关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 369-HI-R-M-0-0 |
| 制造商 | GE Multilin（General Electric） |
| 产品类型 | 数字式电机管理继电器 |
| 控制电源（HI） | 50-300 VDC / 60-265 VAC，50/60 Hz |
| 功耗 | 标称 20 VA，最大 65 VA |
| 相电流输入 | 3 相 CT 输入，1 A / 5 A 抽头可选 |
| 接地电流输入 | 1 A / 5 A CT 或 50:0.025 零序 CT |
| RTD 输入（R 选项） | 12 路内置 3 线制 RTD，软件可选 Pt100 / Ni100 / Ni120 / 10 Ω Cu 等 |
| 计量包（M 选项） | V、kW、kvar、kVA、PF、Hz、MWhrs；含 3 路附加模拟输出 |
| 模拟输出 | 1 路标配 + 3 路（M 选项），0-1 mA / 0-20 mA / 4-20 mA 可选 |
| 数字输入 | 6 路光电隔离 |
| 输出继电器 | 4 路可编程（跳闸 / 报警 / 辅助） |
| 前面板通信 | RS232（非隔离），4800-19200 波特率，Modbus |
| 后面板通信 | 3 × RS485（隔离 36 V），1200-19200 波特率，Modbus RTU |
| 显示 | 40 字符字母数字 LCD + 前面板键盘 |
| 过载曲线 | 15 条标准曲线 + FlexCurve™ 自定义曲线 |
| 保护功能 | 热过载(49)、短路、接地故障、不平衡、堵转、欠流、欠压、相序反转、机械卡堵、RTD 过热等 |
| 热模型 | 自适应学习电机起动电流、加速时间、冷却速率 |
| 事件记录 | 最近 512 条带时间戳事件 |
| 波形捕获 | 3 路波形记录，跳闸触发，16 周波捕获 |
| 光纤端口 | 无（订单码第 5 位为 0） |
| 协议接口 | 无可选协议模块（订单码第 6 位为 0） |
| 安装方式 | 盘装（非抽出式，non-drawout） |
| 工作温度 | -40°C 至 +60°C |
| 存储温度 | -40°C 至 +80°C |
| 湿度 | 0-95% RH，非冷凝 |
| 海拔 | 2000 m |
| 外形尺寸 | 约 296 × 107 × 205 mm（H×W×D） |
| 重量 | 约 4.5 kg |
| 配置软件 | EnerVista™ 369 Setup（随继电器提供） |
| 替代关系 | 269 Plus 的直接替换型号；升级路径可参考 Multilin 859 |
产品深度介绍

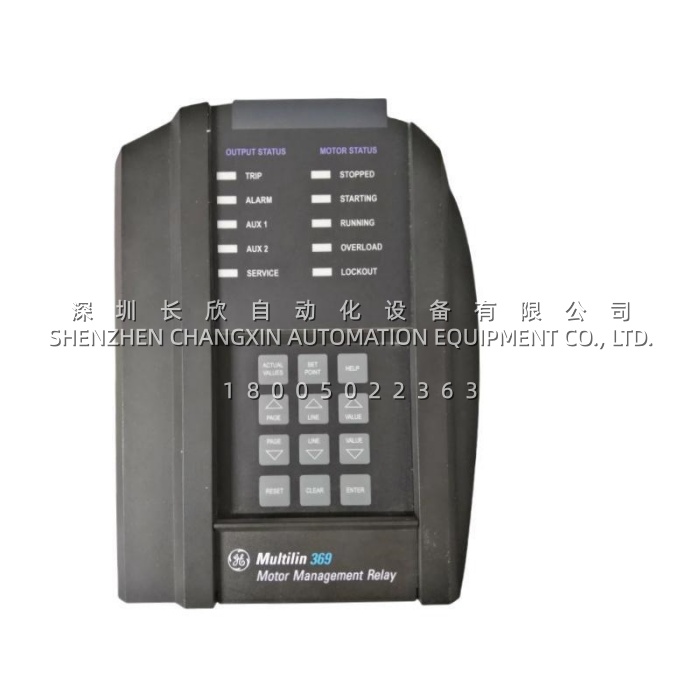

GE 369-HI-R-M-0-0 是 GE Multilin 369 系列的数字式电机管理继电器，定位是中大型三相交流电机的综合保护单元。它把过载、短路、接地故障、电流不平衡、堵转、欠流、欠压、相序反转、机械卡堵以及 RTD 温度保护集成在一个盘装装置内，并通过 FlexCurve™ 自定义过载曲线和”自适应学习”机制，按每台电机的起动电流、加速时间和冷却速率动态匹配保护参数 。该订单码配置包含 HI 高范围控制电源（50-300 VDC / 60-265 VAC）、R 选项 12 路内置 RTD 输入、M 选项计量包，但不含光纤端口与可选协议模块——属于 369 系列中面向传统 Modbus RTU 网络的中配版本。369 是 GE 官方明确的 269 Plus 直接替换平台，物理开孔尺寸与接线端子兼容既有 269 Plus 安装位置，现场改造时无需重新开孔或改线 。其 12 路 RTD 可分别监测定子绕组、轴承和 ambient 温度，配合内置热模型实现定子/转子双重热保护；M 计量包提供电压、功率、电能、功率因数等电气参数测量，并增加 3 路可配置模拟输出，便于接入 DCS 或 SCADA。通信方面，前面板 RS232 用于本地调试与 EnerVista™ 369 软件连接，后面板 3 路隔离 RS485 均支持 Modbus RTU，单通道最多级联 32 台（无中继），满足泵站、压缩机、输送机等多电机集群的集中监测需求 。
