关键技术规格
| 参数项 | 参数值 |
|---|---|
| 产品型号 | 284E-FVD6P0Z-25-CR-EMI |
| 产品系列 | Allen-Bradley Bulletin 284 ArmorStart VFD |
| 制造商 | Rockwell Automation（原厂生命周期：End of Life 停产） |
| 产品类型 | 分布式交流变频驱动器（带 EtherNet/IP） |
| 额定输出电流 | 6.0 A（连续） |
| 额定功率 | 2.2 kW / 3.0 HP @ 380-480V AC |
| 输入电压 | 380-480V AC，三相，50/60 Hz |
| 驱动器输入电流 | 9.00 A @ 380V, 2.2 kW, 3-phase, 50 Hz |
| 控制电压 | 24V DC 外部供电 |
| 绝缘电压 | 600V AC |
| 介电耐压 | 2500V AC（IEC） |
| 短路保护 | 25A 额定器件 |
| 转矩控制模式 | 无传感器矢量控制（SVC）+ V/f |
| 最大输出频率 | 400 Hz |
| 过载能力 | I²t 过载保护：150% 持续 60 秒，200% 持续 30 秒 |
| 脱扣等级 | Class 10 |
| 通信协议 | EtherNet/IP（支持 CIP Motion） |
| 数字量输入 | 4 路 |
| 模拟量输入 | 4 路 |
| 数字量输出 | 2 路继电器（NO，每路 1A） |
| 内置滤波器 | C 级 EMI/RFI 滤波器（满足 EN 61800-3） |
| 防护等级 | IP67 / NEMA Type 4（防水防尘） |
| 导线入口 | 导管入口 + 随机附带电机电缆 |
| 断开装置 | 集成电机隔离开关 |
| 工作温度 | -20°C 至 +50°C |
| 存储运输温度 | -25°C |
| 湿度 | 5%-95% 非冷凝 |
| 海拔高度 | 1000 m 以下无需降额 |
| 抗振动 | 运行 1G，位移 0.15 mm |
| 抗冲击 | 运行 15G |
| 外形尺寸（H×W×D） | ≈ 287.5 × 444.38 × 266.9 mm |
| 约重 | 13.6 kg（出货重量 19.1 kg） |
| 原厂手册 | Publication 280E-UM001 |
产品深度介绍

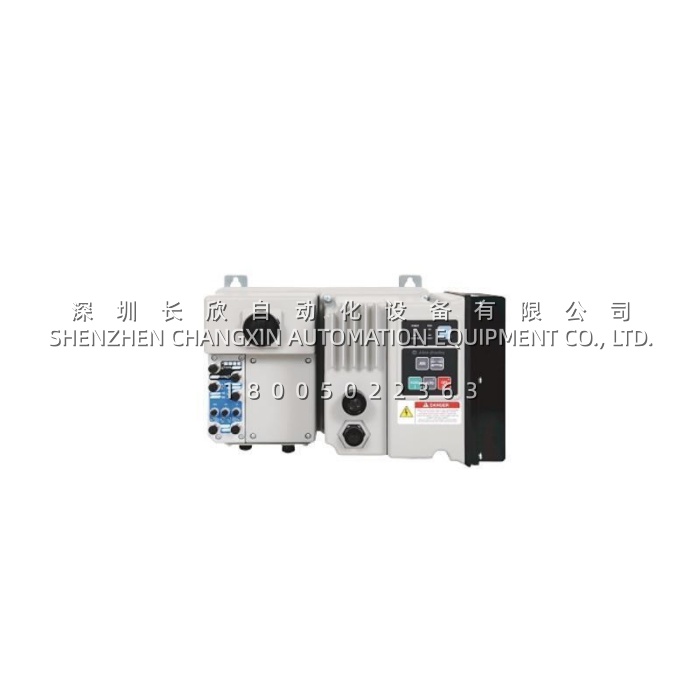

Allen-Bradley 284E-FVD6P0Z-25-CR-EMI 是罗克韦尔自动化 Bulletin 284 ArmorStart 系列中的分布式变频驱动器（VFD），额定输出 6.0 A、2.2 kW（3 HP），支持 380-480V AC 三相输入，集成 EtherNet/IP 通信。与传统柜装变频器不同，它采用”机旁安装”（On-Machine）架构，可直接固定在电机或设备机架上，省去独立的电机控制中心（MCC）柜，缩短电机电缆长度，降低电压反射与轴承电流风险。IP67/NEMA 4 防护外壳使其能抵御粉尘与水淋，内置 C 级 EMI 滤波器符合 EN 61800-3，适合采矿、钢铁、水处理等多传动共存的嘈杂电气环境。该驱动器将隔离开关、变频器与电机保护器集成于单一 IP67 外壳内，通过无传感器矢量控制（SVC）和 V/f 双模式提供精确的转速与转矩调节，内置 I²t 过载、堵转、欠载、缺相等全面电机保护，无需外接热继电器。EtherNet/IP 接口支持 CIP Motion，可直接作为 Rockwell Logix 控制系统中的一个运动轴参与调度。284E-FVD6P0Z-25-CR-EMI 已由原厂宣布停产（End of Life），目前市场上以全新库存件和测试件流通——对于仍在使用 ArmorStart 分布式变频方案的输送线、提升机、
