关键技术规格
| 参数项 | 规格描述 |
|---|---|
| 产品型号 | 150-C25NBR |
| 产品系列 | SMC-3 (Smart Motor Controller – 第3代) |
| 额定工作电流 (线接) | 25 A (9.2-25A 可调) |
| 额定工作电流 (角内接) | 43 A (14.3-43A 可调) |
| 额定工作电压 | 200-480V AC，三相，50/60Hz |
| 控制电源电压 | 24V AC / 24V DC |
| 线接电机功率 (400V) | 11 kW / 15 HP |
| 角内接电机功率 (460V) | 22 kW / 20 HP |
| 内置SCR旁路 | 是（型号后缀”B”表示 Built-in Bypass） |
| 起动模式 | 软起动、限流起动、突跳起动、软停止、自由停车 |
| 可调起动时间 | 2, 5, 10, 15, 20, 25, 30 秒可选 |
| 可调限流值 | 150%, 250%, 350%, 450% 额定电流可选 |
| 过载脱扣等级 | Trip Class 10 / 15 / 20 可选 |
| 辅助触点 | 过载/故障 NO×1；正常/达速 NO×1 |
| 防护等级 | IP2X（开放型，需装入柜内） |
| 外形尺寸 (宽×深×高) | 44.8 × 110 × 139.7 mm |
| 重量 | 约 0.86-0.95 kg |
| 工作环境温度 | -5°C 至 +50°C（不降容） |
产品深度介绍
电机直接起动时 6-8 倍的冲击电流，对电网、对机械设备、对电机绕组都是折磨——水泵水锤、输送机皮带打滑、压缩机阀片冲击，多半源于此。Allen-Bradley 150-C25NBR 就是专门来解决这个问题的。

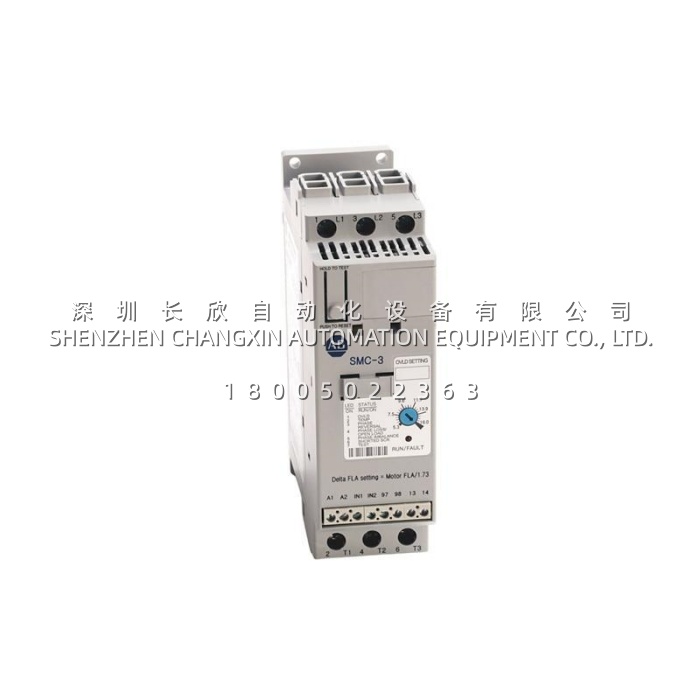

这款 SMC-3 系列智能电机控制器，属于罗克韦尔自动化旗下 Allen-Bradley 品牌的第三代固态软起动产品。额定电流 25 安培，线接时覆盖 11kW（15HP）电机，采用三角内接时电流能力可提升至 43A，覆盖 22kW（20HP）负载 。它不单是个软起动器，而是把接触器、热继电器、过载保护、故障诊断全部塞进了一个 44.8mm 宽的小模块里。
核心优势在于两点：内置 SCR 旁路接触器 和 集成电子式过载保护。电机完成软起动后，内部晶闸管被机械触点旁路，彻底消除 SCR 导通功耗（大约每安培 1-1.5W），长期运行节能明显，发热也大幅降低 。内置的电子过载保护支持 Trip Class 10/15/20 可选，比传统双金属片热继电器精度高得多，能准确区分过载、缺相、堵转、电流不平衡等故障状态 。现场维护的人喜欢它，主要是面板上一个 LED 灯就能显示五种故障代码，不用拿钳表瞎猜 。
